Sonel PAT-10 | PAT-2E Prüfgerät für VDE0701-0702

ab 675,00 € zzgl. MwSt.
Sonel

Sonel bietet mit den PAT-Gerätetester PAT-10 und PAT-2E preiswerte, aber vollwertige Prüfgeräte für ortsveränderliche Betriebsmittel (VDE 0701-0702) an. Ausgestattet u. a. mit automatischem Ablauf oder manuelle Messungen, 10A Schutzleiter-Messstrom (nur PAT-10), PRCD Auslösezeitmessung, Batteriebetrieb, internem Speicher und Schnittstelle (USB / WiFi) zur Datenübertragung.

Diese innovative Kombination aus handlicher Größe und fortschrittlichster Messtechnik ermöglicht dem Benutzer, durch voll automatische Prüfabläufe, die einfache und schnelle Überprüfungen von Elektrogeräten und IEC Verlängerungen, inkl. PRCD. Der Prüfablauf wird durch die Taste START gestartet. Es können über die Konfigurationseinstellungen am Gerät die Prüfabläufe individuell angepasst werden. Um in bestimmten Situationen nur einzelne Messungen durchzuführen, bietet der Gerätetester von Sonel die Möglichkeit dies über den manuellen Modus durchzuführen. Alle Geräte der PAT-Serie bieten die Möglichkeit die Grundmessungen passiv, d.h. ohne externe Spannungsversorgung mit Batterie durchzuführen. Die kleine Bauform, das Gewicht und die speziell entworfene Tragetasche des Prüfgerätes, bieten größten Komfort und höchste Mobilität. Die kabellose Kommunikation zu Druckern ermöglicht eine unkomplizierte und flexible Dokumentation vor Ort. Die dazu verwendete Software bietet die Möglichkeit der erweiterten Speicherung und Verarbeitung der erzielten Messdaten.

HAUPTFUNKTIONEN

  • LED Testergebnisanzeige
  • Schnellstartmenütasten für festgelegte Prüfabläufe
  • Schutzleiterwiderstand
      PAT-10: mit 200mA oder 10A Messstrom
      PAT-2E: mit 200 mA
  • Isolationswiderstand
      PAT-10: 250V / 500V
      PAT-2E: 500V
  • PRCD Auslösezeit
  • Ersatz-Ableitstrom-, Berührstrom-, Differenzstrommessung
  • IEC Verlängerungsleitungstest
  • Messen der Netzspannung
  • Interner Ergebnisspeicher
  • Automatische Messbereichsauswahl
  • kompaktes Design, ergonomische Tragetasche
  • Software zum Prüfdatenmanagement:
     » Sonel Reader
     » Sonel PAT (optional)


Leichtes Arbeiten durch die standardmäßige Tragetasche.

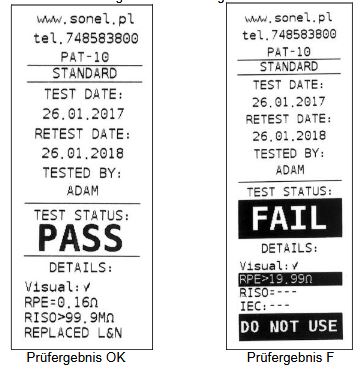

Durch optionalen Drucker sofortiger Protokollausdruck möglich



Ansicht Sonel PAT-2E

Model





PAT-2E

PAT-10



Sichtprüfung





+

+



Schutzleiterwiderstand (RPE), Messstrom I = 200 mA





+ (0,01…19,99 Ω)

+ (0,01…19,99 Ω)



Schutzleiterwiderstand (RPE), Messstrom I = 10 A





-

+ (0,001…1,99 Ω)



Isolationswiderstand (RISO)
Prüfspannung U = 250 V





-

+ (0,01…99,9 MΩ)



Isolationswiderstand (RISO)
Prüfspannung U = 500 V





+ (0,01…99,9 MΩ)

+ (0,01…99,9 MΩ)



Ersatz-Ableitstrom (IEA)





+ (0,01...19,9 mA)

+ (0,01...19,9 mA)



Berührstrom (IB)





+ (0,001…4,999 mA)

+ (0,001…4,999 mA)



Schutzleiterstrom (IPE) / (Differenzstrom)





+ (0,10…19,9 mA)

+ (0,10…19,9 mA)



IEC Verlängerung (RISO, RPE, Polarity)





+

+



PRCD (Auslösezeit für IΔN: x1/x5; 0° und 180°)





10 mA, 30 mA

10 mA, 30 mA



Interner Prüfdatenspeicher





+

+



WiFi





+

+



Verbindung zu Drucker





+

+



Datenübertragung zum PC





+

+



Spannungsversorgung





50 Hz (oder 60Hz)
von UNenn 220V,
230V, 240V /
Batterieversorgung

50 Hz (oder 60Hz)
von UNenn 220V,
230V, 240V /
Batterieversorgung



Messkategorie: CAT II 300V





+

+



Gewicht / Größe





                 1,55 kg
200 mm x 180 mm x 77 mm

                 1,55 kg
200 mm x 180 mm x 77 mm
