Calmet Software Calpro300
Die hier zum Download stehende Software Calpro 300 in einer DEMO-Version ermöglicht die verschiedenen Szenarien ohne angeschlossenen Kalibrator zu testen.

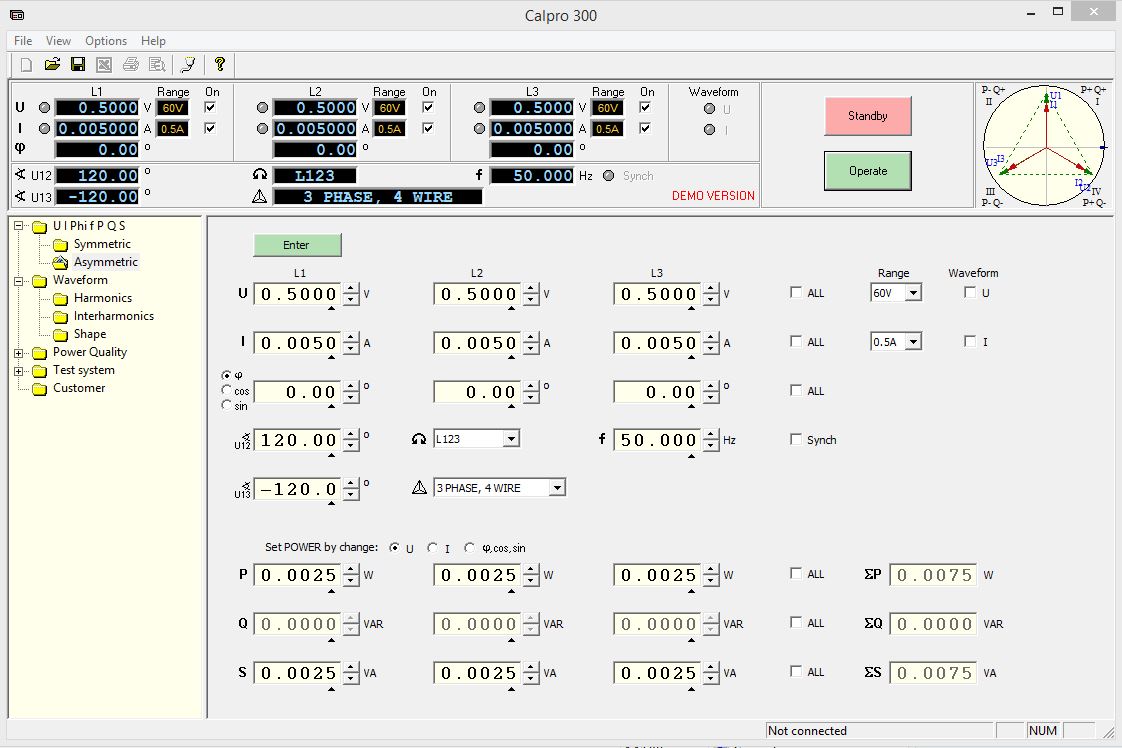

Die Calpro300 Software ist erhältlich in der Standard-Ausführung, die zu jedem Kalibrator mitgeliefert wird. Sie dient zur Einstellung der Parameter der Spannungs- und Stromausgabe.
Hier kann vorgegeben werden:
- Spannung (einzeln oder für jede Phase getrennt)
- Strom (einzeln oder für jede Phase getrennt)
- cos Phi (einzeln oder für jede Phase getrennt)
- Phasenwinkel U12 und U13
- Drehfeld
- Frequenz
- Netztopologie
- Leistung (einzeln oder für jede Phase getrennt)
- Scheinleistung (einzeln oder für jede Phase getrennt)
- Blindleistung (einzeln oder für jede Phase getrennt)

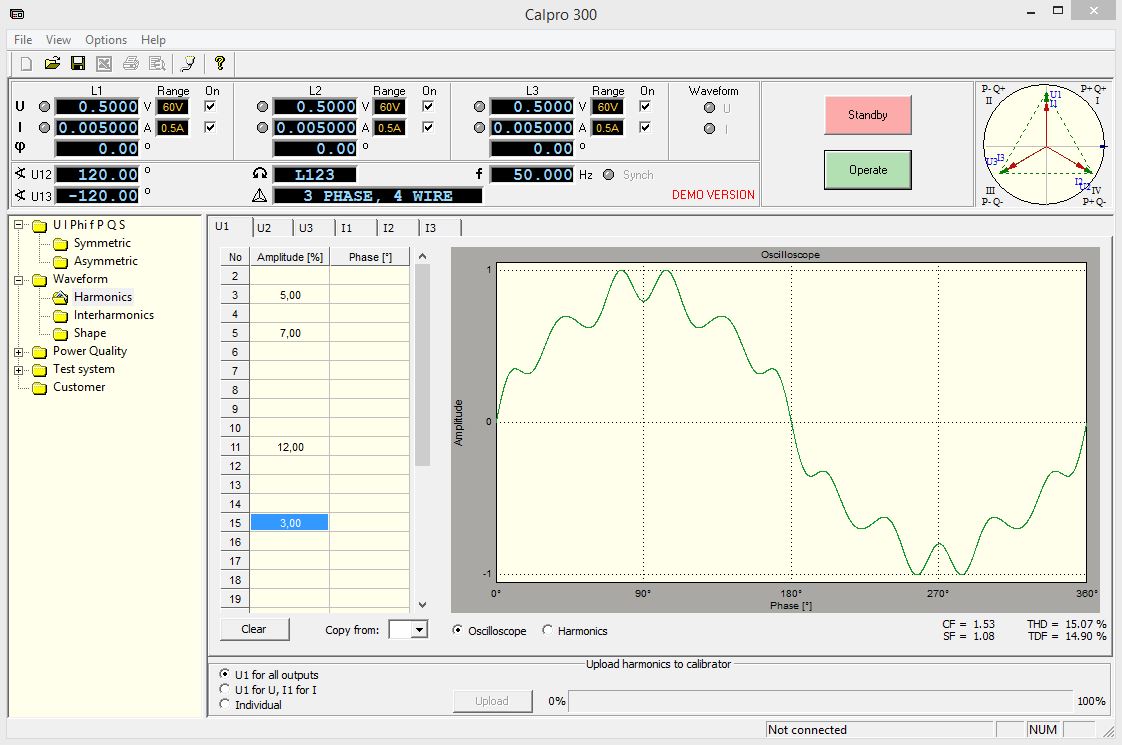

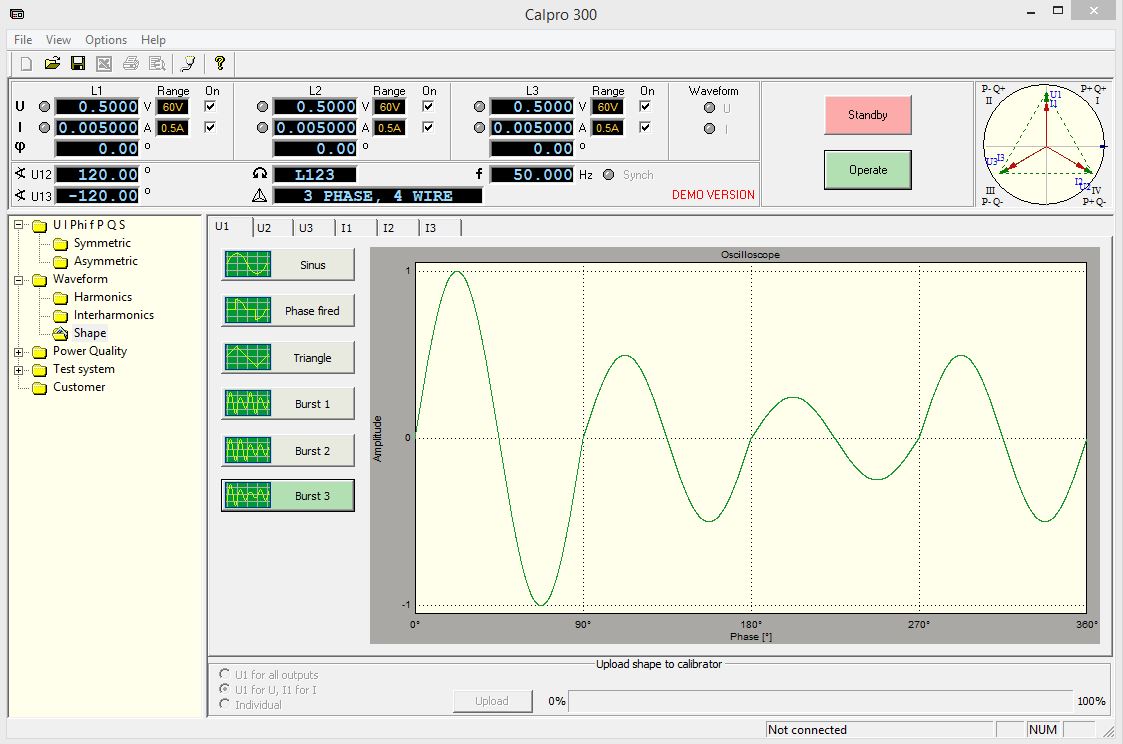

- Harmonische, Zwischenharmonische (einzeln oder für jede Phase getrennt
Als Option stehen die Erweiterungen zur Kalibration von Netzqualitätsanalysatoren Calpro 300 PQ sowie zu automatischen Test-Prozeduren von Bauteilen Calpro 300 TS zur Verfügung.
Calpro 300 PQ

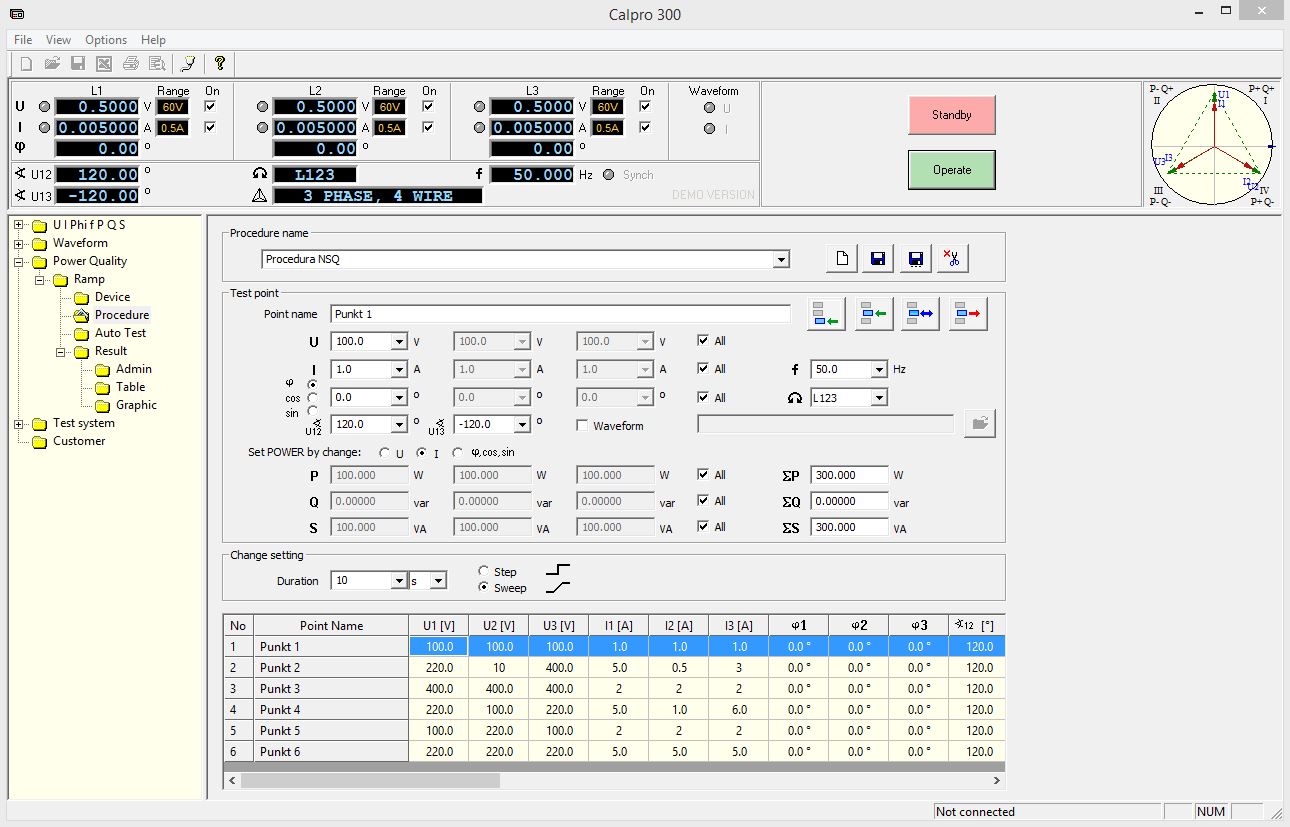

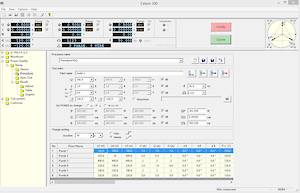

ermöglicht die automatische Kalibration von Netzqualitätsanalysatoren inklusive Geräteverwaltung und Ausgabe der Ergebnisse in Protokoll, Ergebnisse und Grafik

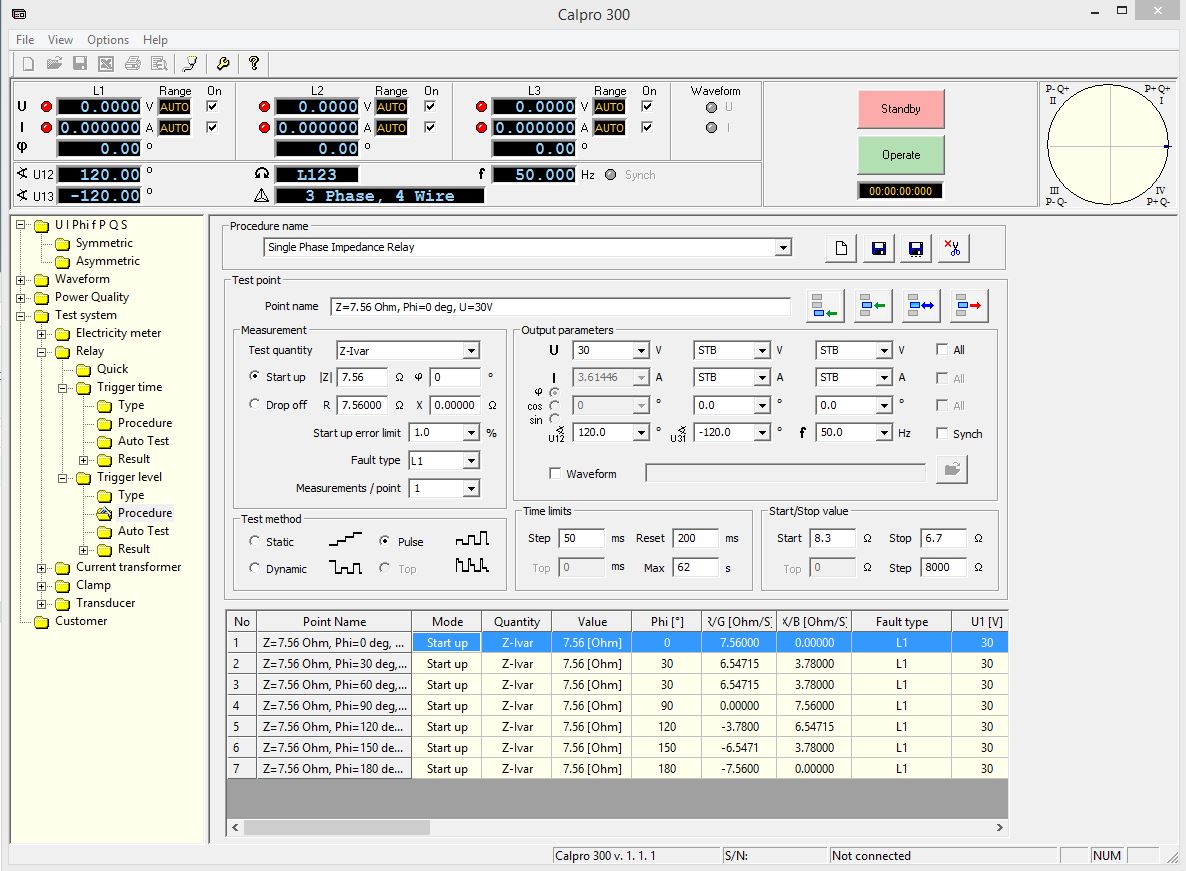

Calpro 300 TS ermöglicht die automatische Kalibrierprozedur für:

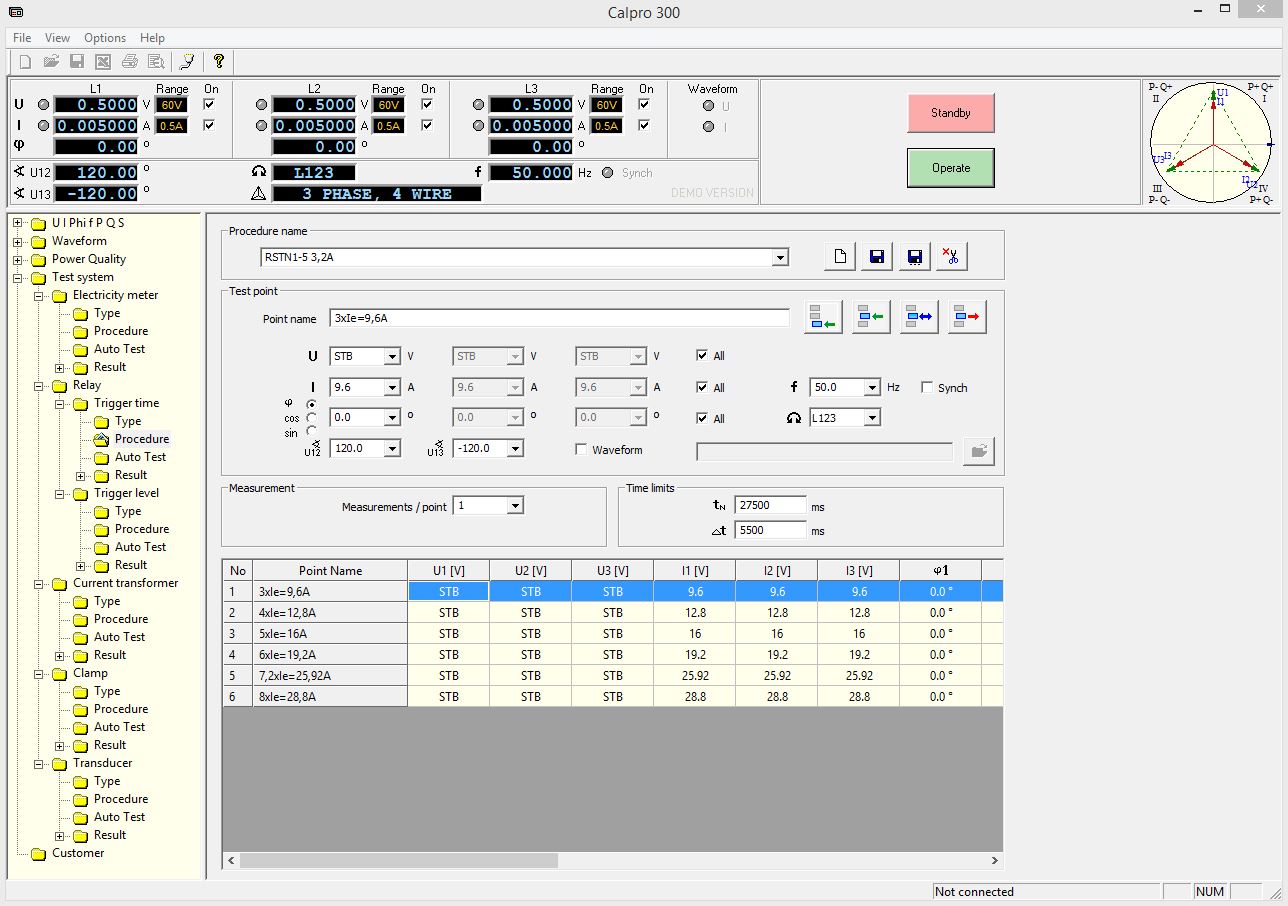

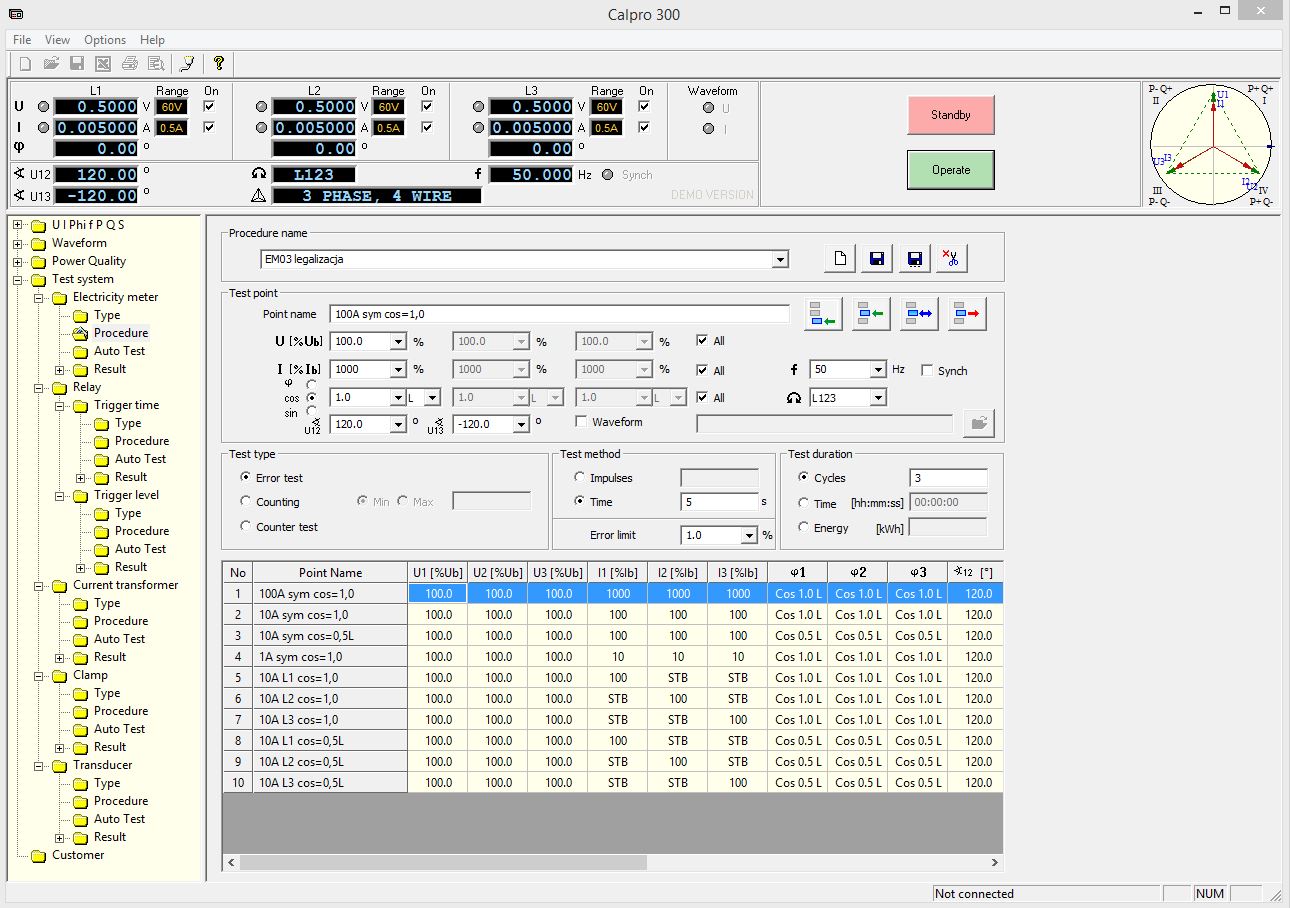

elektrische Stromzähler Schutzrelais Trigger-Zeit / Trigger-Level

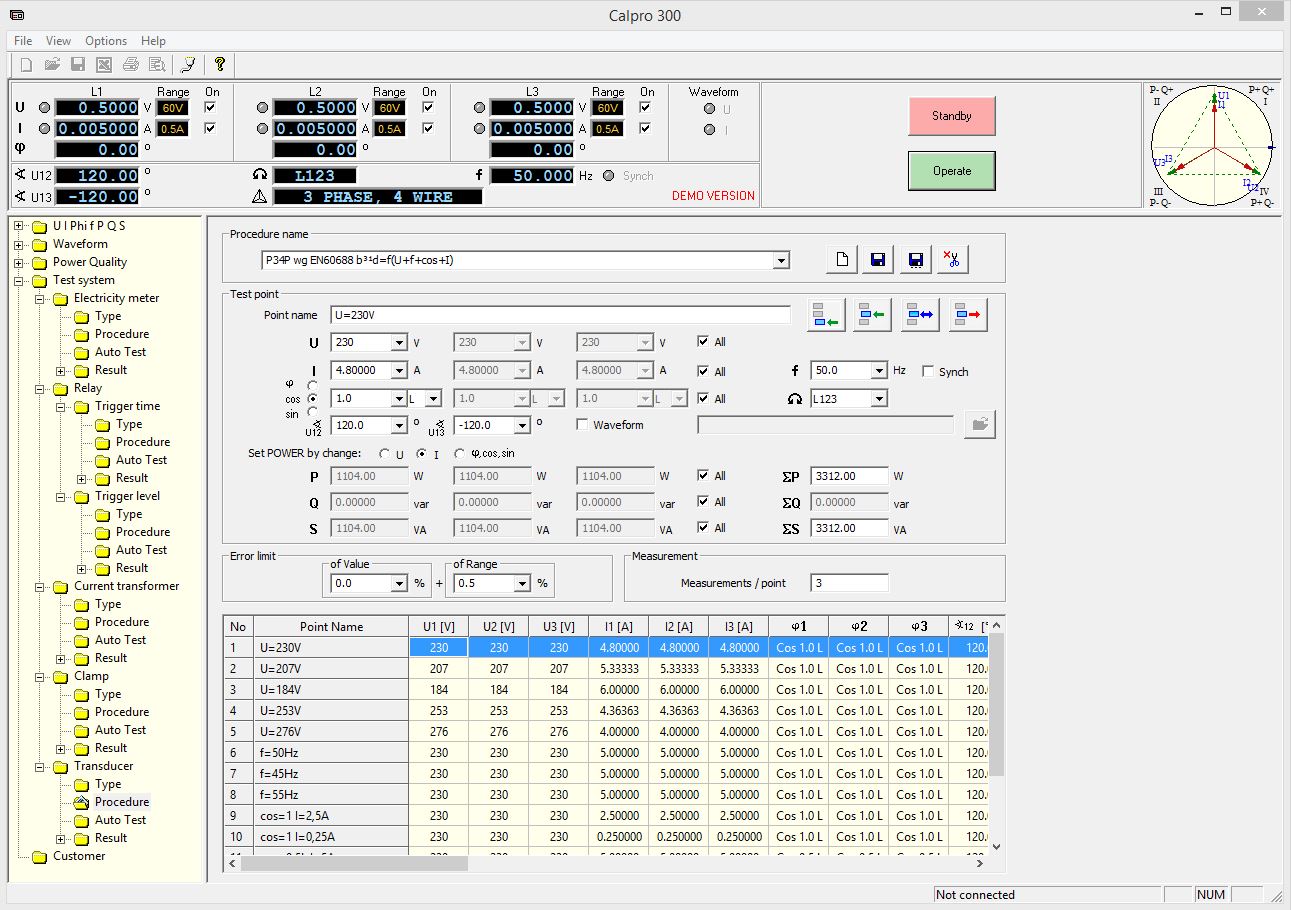

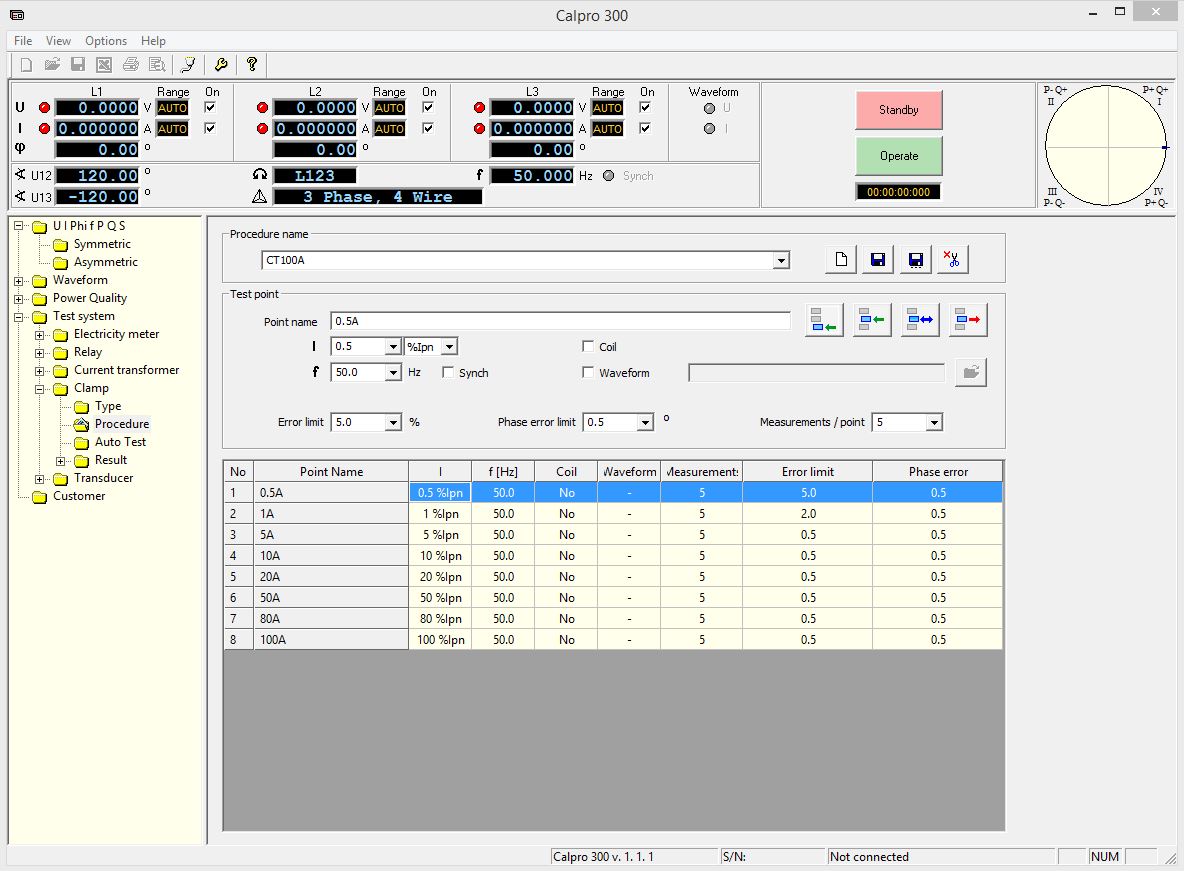

Stromwandler Stromzangen Transdukter
Beispiel für die Generierung von kundenspezifischen Prüfabläufen:
Vorgabe: #Spannungsprofil

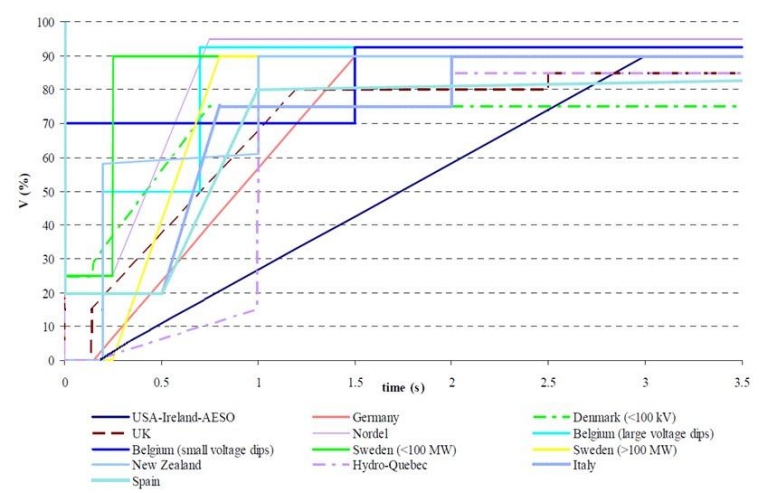

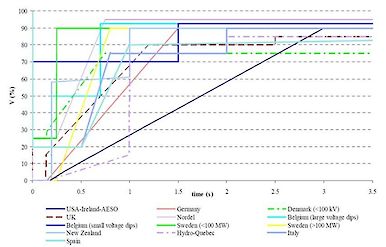

Das angehängte Bild zeigt verschiedene Low-Voltage-Ride-Through (LVRT) Profile internationaler Grid-Codes.
Aufgabe einer Windkraftanlage ist es diesen Spannungsverlauf zu widerstehen d. h. zu durchfahren ohne sich vom Netz zu trennen. Außerhalb des Profiles darf die Anlage vom Netz gehen.
Diese Prozedur ist hier Beispielhaft für den Verlauf der UK Kennlinie "
" durchgeführt worden:
Der Kalibrator kann diesen Spannungsverlauf dann beliebig oft zyklisch durchlaufen, bzw. steht für die Prüfung eines Bauteils zur Verfügung.

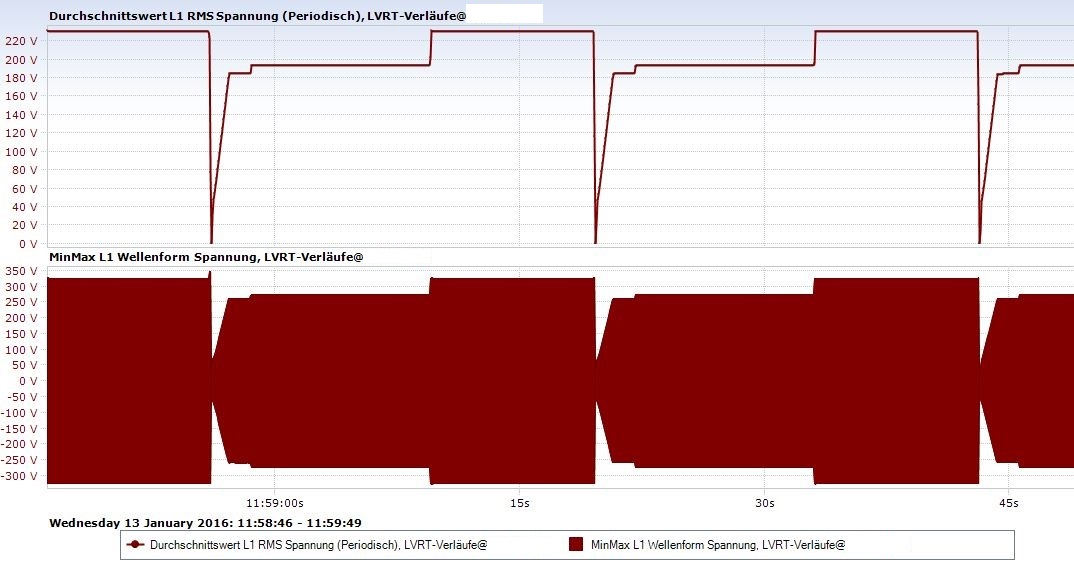

Die Spannungsausgabe des Kalibrators mit diesem Ablauf hier mit einem hochgenauen Netzqualitätsanalysator dokumentiert:

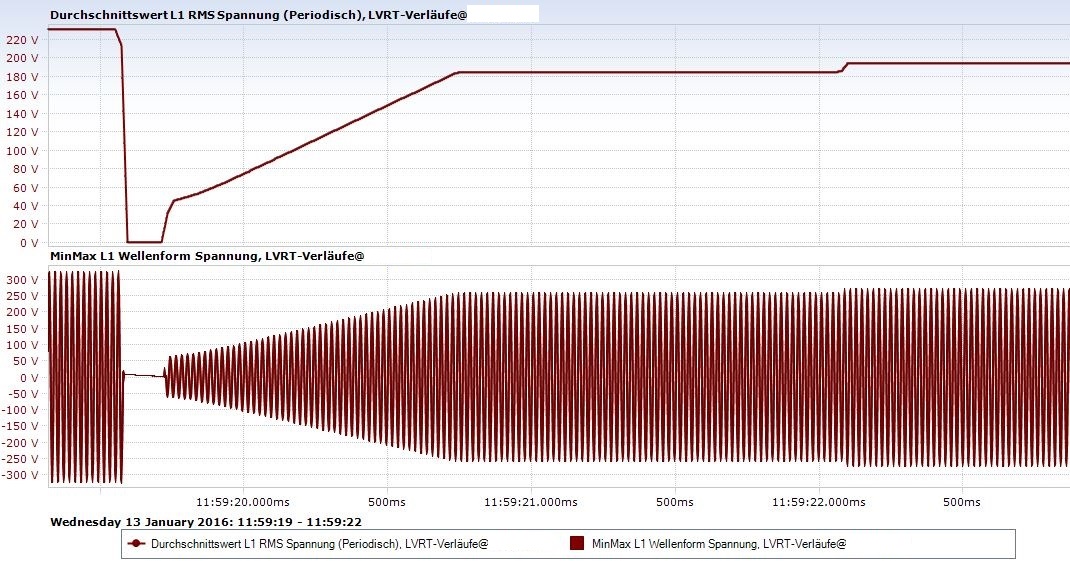

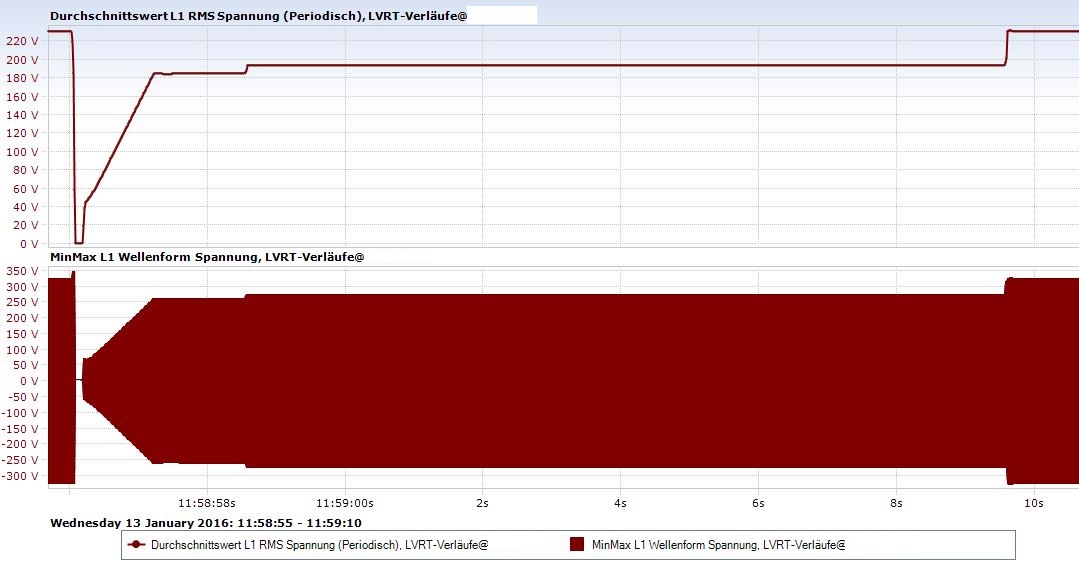

kontinuierlicher Lauf 1 Zyklus Detailauflösung der Rampe
verwendeter Analysator: elspec G4500
