  5. Sonel TDR-420 Kabelfehlerortung

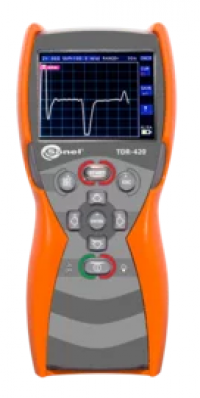

Sonel TDR-420 Kabelfehlerortung

1.119,00 € zzgl. MwSt.
Sonel

Kabelfehlerdiagnose mit dem TDR-420. Das Sonel TDR-420-Reflektometer ist ein praktischer digitaler Impulsgeber (TDR - Time Domain Reflectometer), der zur Identifizierung und Lokalisierung von Schäden an Kabeln, Elektrizität, Telekommunikation und Teletechnik entwickelt wurde. Mit dem Sonel TDR-420 Reflekometer kann die Länge des Kabels gemessen und der Abstand zu Beschädigungen oder Impedanzänderungen im Bereich von 4 bis 6000 m in Leitungen mit Metalladern bestimmt werden. Der kleinste Messbereich mit einer Reichweite von 7 Metern und einer Totzone von 0,6 Metern ermöglicht die Lokalisierung des Schadens in unmittelbarer Nähe der Stelle, an der das Gerät angeschlossen ist.

Produktmerkmale

  •  Ortung von Impedanzänderungen bei Kabel und Leitungen wie:
    • kurzgeschlossener Leiter
    • offener Leiter / Kabelende - nützlich bei der Inventur von Lagern und Geschäften
    • Spleiß
    • Verteiler
    • Wassereintritt
    • nasser Spleiß
    • Brückenabgriff
    • oder andere Änderungen
  • Einmaliger Messmodus ONCE
  • Kontinuierlicher Messmodus CONT
  • Tonsignalgeber TONE
  • Zwei Cursor zur Markierung von zwei Schadensstellen mit Abstandsangabe
  • Eingebaute HILFE-Funktion zur leichteren Interpretation des Reflektogramms
  • 11 verfügbare Messbereiche von 7 m to 6000 m
  • „Totzone" begrenzt auf 0,6 m
  • Farbiges 3,5" LCD TFT-Display mit einer Auflösung von 320 x 240 Pixeln
  • manuelle Einstellung der Empfindlichkeit in 8 Stufen GAIN
  • Regelung der Ausgangsimpedanz bis zu 200 Ω (Möglichkeit der Messung von vorgedämmten Rohren)
  • Ausbreitungsgeschwindigkeit im Bereich von 10% bis 99% einstellbar
  • dichtes und robustes Gehäuse mit Schutzart IP 67

Technische Daten

  • Messbereiche: 7, 15, 30, 60, 120, 250, 500 m, 1, 2, 3, 6 km / 20, 45, 90, 180, 360, 750, 1500, 3000, 6000, 10000, 20000 ft
  • Genauigkeit: 1% des gewählten Bereichs
  • Auflösung: Ca. 1% des gewählten Bereichs
  • Min. Kabellänge: 4 m / (14 ft)
  • Ausbreitungsgeschwindigkeit VoP: Einstellbar von 10 bis...99% oder 15...148,5 m/µs
  • Ausgangsimpuls: 5 Vp-p (offener Stromkreis)
  • Ausgangsimpedanz: 25, 50, 75, 100, 120, 200 Ω
  • Ausgangsimpedanz: 3 ns...3 µs (abhängig vom Bereich)
  • Abtastrate/Modus: Bis zu 3 Abtastungen / Sekunde (CONT) oder einzeln (ONCE)
  • Tongenerator: 810 ... 1110 Hz
  • Lebensdauer der Batterie: Bis zu 8 Stunden bei kontinuierlichem Scan
  • Stromversorgung: 4 x Alkalibatterien 1,5 V Typ AA oder 4 x wiederaufladbare NiMH-Batterien AA
  • Auto-OFF: 1, 3, 5, 10, 15 Minuten oder ausgeschaltet
  • Anzeige: Farbiges 3,5" LCD TFT, 320 x 240 Pixel
  • Spannungsschutz: 400 V GLEICHSTROM / 250 V AC
  • Abmessungen: 220 x 98 x 58 mm (8,7 x 3,9 x 2,3 Zoll)
  • Gewicht: 487 g
  • Elektromagnetische Standardverträglichkeit EMC: EN 61326-1
  • Wasser-/staubgeschützt: IP67
Angebot anfordern
